PBS Polarization Beamsplitter Cube Prism

PBS Polarization Beamsplitter Cube Prism

Name: hranolová kostka1111
Uploaded: 2026-04-07T08:06:30+08:00
Description: Polarizační rozdělovač paprsků (PBS) Cube je optická součástka, která rozděluje paprsek světla na dva

$30-80 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express,DHL,FedEx, TNT
Přístav:	Beijing,Shenzhen,Shanghai

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: BCM-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

hranolová kostka1111



popis produktu

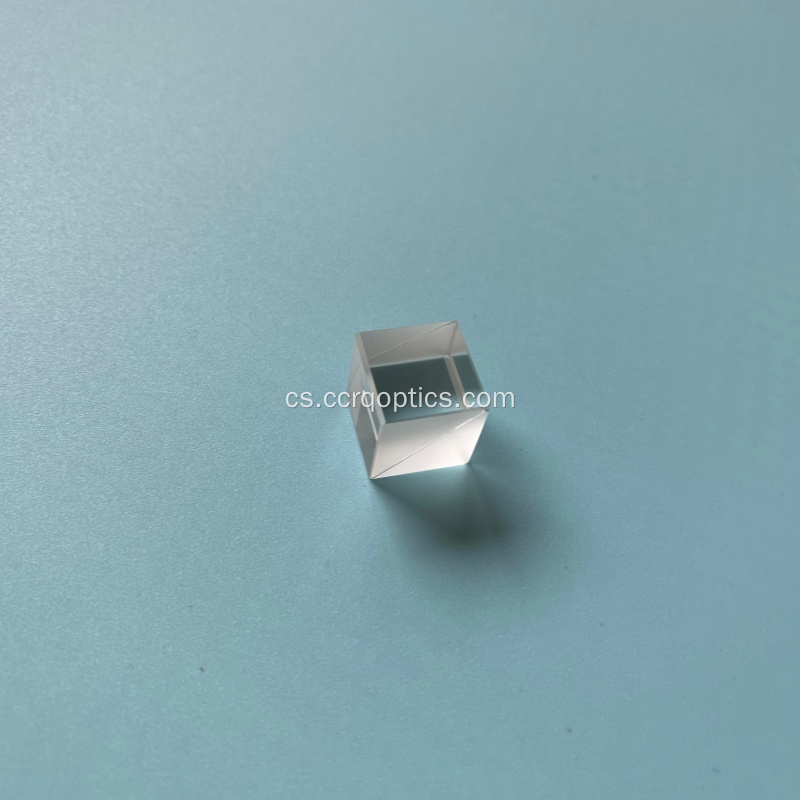

Polarizační rozdělovač paprsků (PBS) Cube je optická součástka, která rozděluje paprsek světla na dva paprsky s kolmými směry šíření.

Polarizační optické hranoly jsou typicky složeny ze dvou nebo více krystalů se specifickými optickými vlastnostmi, které umožňují různý lom nebo odraz světla v závislosti na směru jeho polarizace.

PBS kostka složená spojením dvou 45stupňových pravoúhlých hranolů , nakloněných povrchů potažených polarizační fólií rozdělující paprsky a pravoúhlých povrchů vytváří AR povlak pro snížení ztráty odrazu. jeho pracovní princip je založen na oddělení polarizačních stavů lineárně polarizovaného světla, dopadající světlo S-polarizované světlo (kolmo polarizované) bylo odráženo, zatímco P polarizované světlo (paralelně polarizované je propustnost pro dosažení rozdělení paprsku ve směru 90 stupňů

Pbs polarizační rozdělovač paprsku většinou volí H-K9L, ZF atd. optické sklo se substrátem, rozměrová tolerance +/-0,1 mm, Tp>90% se širokopásmovým připojením nebo Tp>95% na jedné vlnové délce. Rs > 99,5 %, v závislosti na aplikačním scénáři, jsou polarizační děliče paprsků a povlakové zrcadlo rozdělovače paprsků dostupné v různých specifikacích týkajících se rozsahu vlnových délek, přenosové kapacity a poměru zhášení.

Klíčové specifikace:

Pracovní vlnová délka pokrývá široce, běžně vlnová délka včetně 420-680nm, 650-950nm, 900-1300nm, 1200-1600nm atd.

Extinkční poměr: 500:1 nebo 1000:1

Práh poškození laserem: 0,3-2J/cm2 (standardní), vysoký výkon laseru 10-20J/cm2@1064nm, okénko z taveného oxidu křemičitého je další velmi důležitou optickou komponentou, která se více používá v oblasti vysokého výkonu laseru, způsobuje širokopásmový přenos od 185nm do 3500nm pokrývající UV až IR, nízkou expanzi a vysokou teplotní odolnost (>1000 ℃), odolná vůči kyselinám a kyselinám.

Běžně velikost PBS: 5 mm až 100 mm podle výběru

Hlavně použití: Díky vysokému extinkčnímu poměru, nízkému odrazu ztrát a dobré stabilitě hrají rozdělovač paprsku pbs nebo deska rozdělovače paprsků velmi důležitou roli v oblastech špičkových technologií

1. Optické měření a laserový systém

2. Zobrazovací a zobrazovací systémy

3. Komunikační a kvantová technologie

CCRQ může na zakázku vyrobené různé optické čočky podle požadavků kombinovat se sférickou čočkou, asférickou čočkou, cylindrickou čočkou, kolimátorovou čočkou, optickými hranoly a optickými zrcadly atd., aby bylo dosaženo různých funkcí, jako je ostření, konvergování, divergence a přenos světla.

Existují různé povlaky pro volitelné, jako je AR, BBAR, HR, Beamsplitter a dielektrický povlak atd., Specifická propustnost vlnové délky více než 98%, vhodná pro UV, VIS a infračervenou vlnovou délku

POZOR: nutno zmínit, safírová okénka a sférická kuličková čočka máme různé velikosti pro testování vzorků, samozřejmě také na zakázku, dejte mi vědět svůj návrhový výkres, čekáme na váš kontakt a nabídneme vám do 24 hodin!
