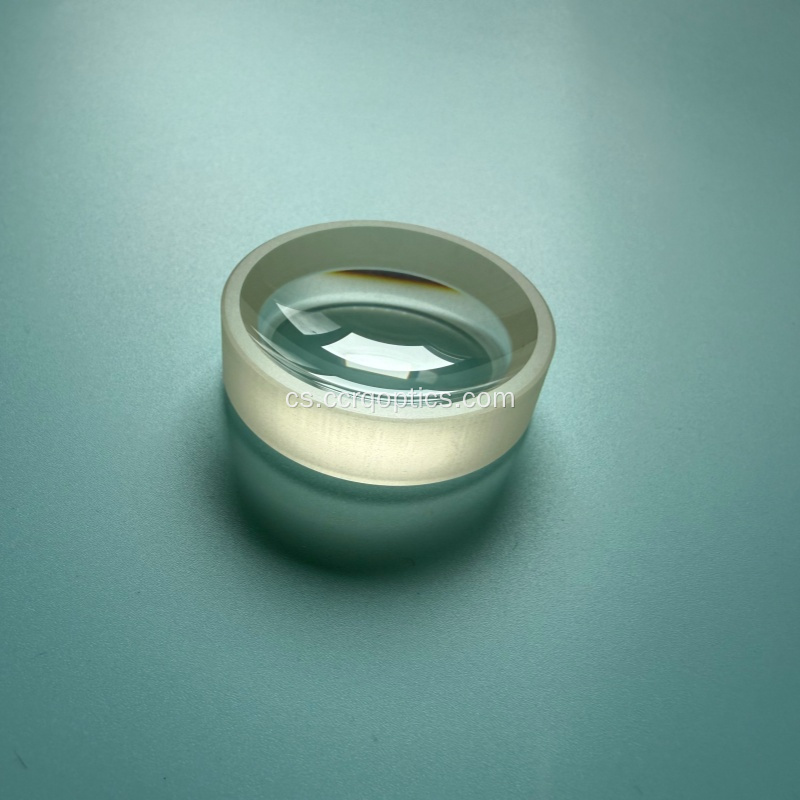

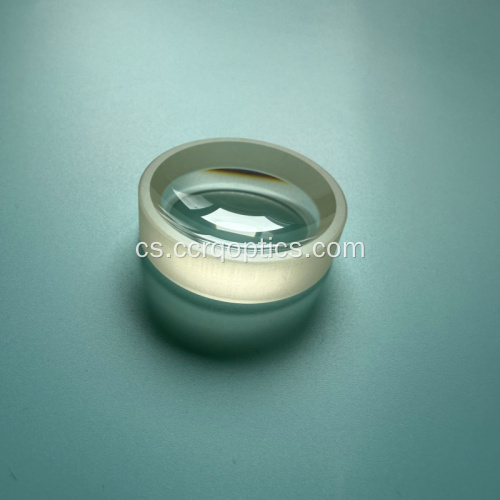

Plochá konkávní čočka z optického skla CaF2/ bikonkávní čočka

Plochá konkávní čočka z optického skla CaF2/ bikonkávní čočka

Name: cylindrická meniskusová čočka
Uploaded: 2026-04-07T08:07:37+08:00
Description: Plano konkávní čočka (plochá konkávní čočka) je negativní čočka (rozbíhavá čočka), skládající se z

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Express,Air
Přístav:	beijing,guangzhou,shenzhen

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: PCL-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

cylindrická meniskusová čočka

video s planokonkávní čočkou



popis produktu

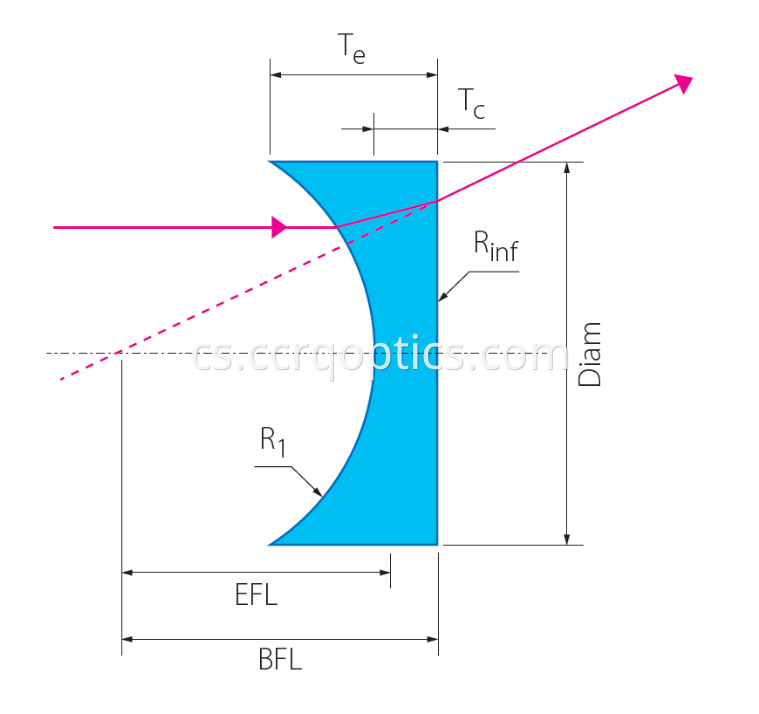

Plano konkávní čočka (plochá konkávní čočka) je negativní čočka (rozbíhavá čočka), skládající se z plochého povrchu a dovnitř zakřivené konkávní sférické plochy, je součástí sférické čočky. jeho základním rysem je záporná ohnisková vzdálenost, která způsobuje divergenci světla.

Opačná rovinná konvexní čočka je kladná čočka (konvergující čočka). Pokud je jedna strana plochá, zatímco druhá strana je konvexní sférická plocha, je také součástí sférické čočky. jeho základním rysem je kladná ohnisková vzdálenost a konvergace světelných paprsků v optických systémech.

Bi-konkávní čočka (dvojitá konkávní čočka) je negativní čočka (rozbíhavá čočka) s oběma stranami konkávními, která se běžně používá v symetrických optických drahách nebo inscenarios, kde je vyžadován větší úhel divergence.

Porovnání konvexní čočky Plano a konkávní čočky Plano

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

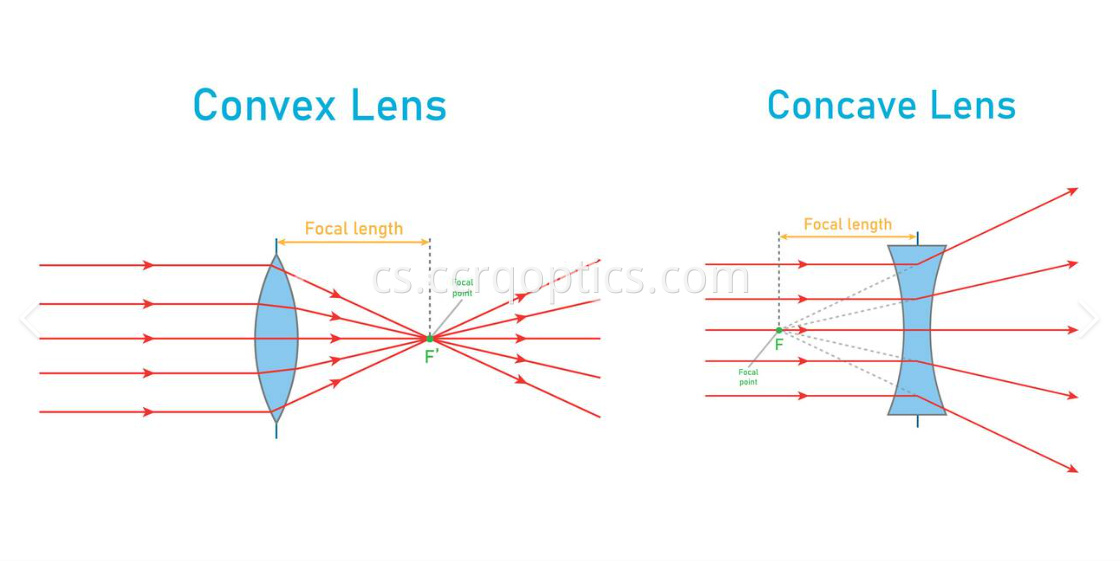

Rozdíl mezi optickou cestou a zobrazením

Plano konvexní čočka (konvergující)

Optická dráha: paralelně dopadající světlo, světelné paprsky se ohýbají směrem k optické ose a sbíhají se ve skutečném ohnisku

Zobrazování: používá se pro projekci a lupu

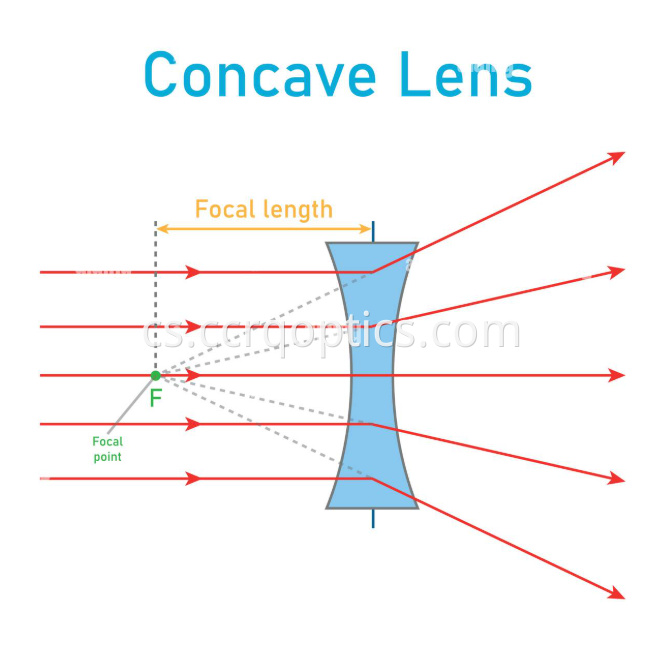

Plano konkávní čočka (rozbíhavá)

optická dráha: dopadá paralelní světlo, světelné paprsky se odchylují od optické osy a ohýbají se, opačné vynášecí čáry se protínají ve virtuálním ohnisku

Zobrazování: není skutečný obraz předmětu, je to vzpřímený a zvětšený virtuální obraz

Plano konkávní čočka VS Bi konkávní čočka

Dimension	Plano conave lens( flat concave )	bi concave lens ( double concave)
Structure	one side is flat, while the other side is concave	both sides are concave
Symmetry	Asymmetry	Symmetrical stucture
Minimum aberration condition	concave surface faces the beam with a large divergence degree	image conjugation(image positions can be interchanged)
Divergent thinking ability	relatively weak	stronger( with greater cuvature at the same focal length) strong
Typical application	beam boradening, focal extension, simple divergence	divergence, symmetrical optical path,aberration compensation

CCRQ Optics nabízí různé optické komponenty, které zahrnují sférické čočky, asférické čočky, cylindrické čočky, kuličkové čočky atd., AR, BBAR povlak z ultrafialového (UV), viditelného nebo infračerveného (IR) spektra.

Specifikace

Substrate	K9, fused silica, caf2, sapphire, znse,silicon optical glass
Size	Custom Made( 5-400mm)
Shape	plano convex, plano concave, bi convex, bi concave, meniscus( concave convex lens), achromatic,aspheric lens etc
Focal Length	+/-1%
S/D	40/20
Surface Accuracy	λ/4
Centration	<3'
CA	>90%
Bevel	0.2*45degree
Coating	AR,BBAR or uncoated
