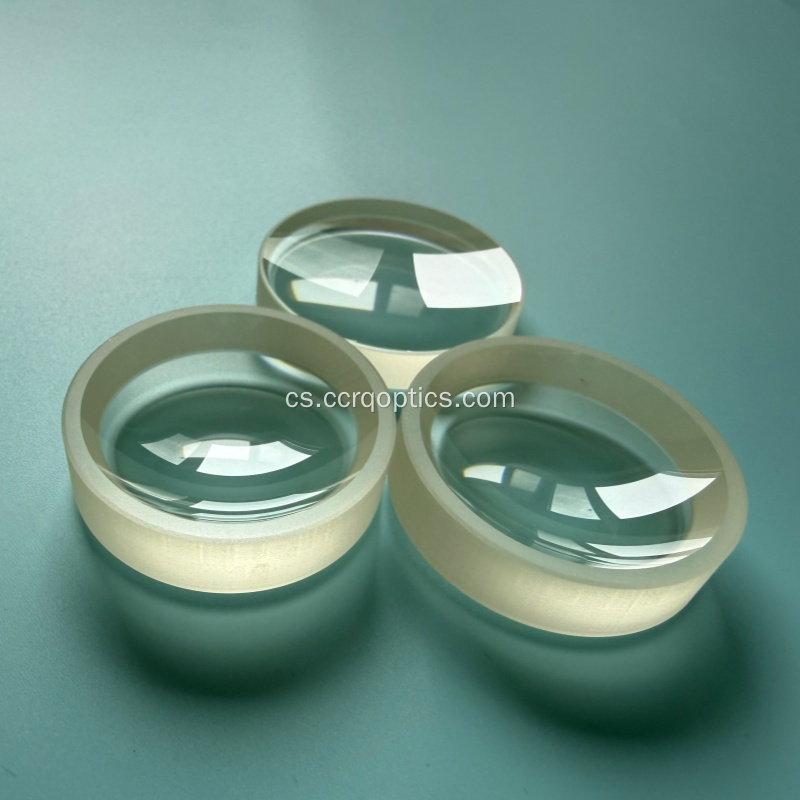

Optické sklo CaF2 Plano concave Lens

Name: cylindrická meniskusová čočka
Uploaded: 2026-04-07T08:07:37+08:00
Description: Plano konkávní čočka (plochá konkávní čočka) je negativní čočka (rozbíhavá čočka), skládající se z

$18-58 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,guangzhou,shenzhen

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: PCL-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

cylindrická meniskusová čočka

video s planokonkávní čočkou



popis produktu

Plano konkávní čočka (plochá konkávní čočka) je negativní čočka (rozbíhavá čočka), skládající se z plochého povrchu a dovnitř zakřivené konkávní sférické plochy, je součástí sférické čočky. jeho základním rysem je záporná ohnisková vzdálenost, která způsobuje divergenci světla.

Opačná rovinná konvexní čočka je kladná čočka (konvergující čočka). Pokud je jedna strana plochá, zatímco druhá strana je konvexní sférická plocha, je také součástí sférické čočky. jeho základním rysem je kladná ohnisková vzdálenost a konvergace světelných paprsků v optických systémech.

Porovnání konvexní čočky Plano a konkávní čočky Plano

Dimension	Plano convex (flat convex)	plano concave( flat concave)
Shape	Middle thick, edge thin	Middle thin, edges thick
Focal Length	Postive f>0	Negative value f<0
Light path	converging parallel light	Divergent parallel light
Real object imaging	can form real images or virtual images	only upright and reduced virtual images
Aberration control	the spherical aberration is relatively small	Mainly introduce negatie ball difference

Rozdíl mezi optickou cestou a zobrazením

Plano konvexní čočka (konvergující)

Optická dráha: paralelně dopadající světlo, světelné paprsky se ohýbají směrem k optické ose a sbíhají se ve skutečném ohnisku

Zobrazování: používá se pro projekci a lupu

Plano konkávní čočka (rozbíhavá)

optická dráha: dopadá paralelní světlo, světelné paprsky se odchylují od optické osy a ohýbají se, opačné vynášecí čáry se protínají ve virtuálním ohnisku

Zobrazování: není skutečný obraz předmětu, je to vzpřímený a zvětšený virtuální obraz

Rozdíly ve scénáři aplikace

planokonvexní čočka (hlavní zobrazení)

Zaostření: zakryjte detektor laserem nebo paralelním světlem

Zarovnání: transformace bodového zdroje světla na paralelní paprsek

Zobrazování: objektiv nebo okulár fotoaparátů, mikroskopů nebo dalekohledů

Plano konkávní čočka (pomocná korekce)

expanze paprsku: v kombinaci s plankonvexní čočkou zvětšuje průměr světelného paprsku

Zoomování: přidáním negativní čočky k systému prodloužíte efektivní ohniskovou vzdálenost

Kompenzace: působí proti sférické nebo chromatické aberaci produkované pozitivní čočkou

Ve srovnání s planokonvexními/planokonkávními čočkami mohou čočky Meniscus lépe korigovat sférickou aberaci a koma, které se často používají ve vysoce kvalitních zobrazovacích systémech.

CCRQ nabízí velikost sférické čočky od průměru 5-400 mm, materiál z UV, VIS a IR, povlak a nepotažený podle požadavků zákazníků, vítáme váš dotaz.
