popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: PCL-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	kartonový obal
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

video s planokonkávní čočkou



popis produktu

Plano konkávní čočka je rozbíhavá čočka. Jeden z jeho povrchu je plochý, zatímco druhý je dovnitř konkávní kulový povrch.

Charakteristickým rysem konkávní čočky je, že okraje jsou tlusté a střed tenký, proto nemůže konvergovat světlo do skutečného obrazu, ale místo toho způsobuje, že se světlo rozchází směrem ven.

Vlastnosti

Záporná ohnisková vzdálenost se po průchodu světla rozšíří a zdá se, že pochází z „virtuálního ohniska“ před objektivem

Zobrazovací charakteristiky, může tvořit pouze vzpřímený a zvětšený virtuální obraz a tento virtuální obraz je umístěn na stejné straně jako předmět vzhledem k čočce, nelze jej promítat na plátno a lze jej pozorovat pouze přes čočku.

Hlavní účel

Běžně používané různé aplikace včetně vysoce přesné laserové optiky, redukce lékařského obrazu, mikroskopie, dalekohledy a expanze paprsku atd.

CCRQ může dodat sférické čočky včetně plankonvexních čoček, dvojitých konvexních čoček, plankonkávních čoček, bikonkávních čoček, pozitivní meniskové čočky, negativní meniskus, achromatické dubletové čočky a asférické čočky, dejte nám prosím vědět svůj design a výkres

Krycí vrstva AR z vlnových délek UV, VIS, NIR zvyšuje propustnost světla a snižuje odraz

Aplikace v reálném životě

Dalekohledy a dalekohledy

Brýle pro korekci krátkozrakosti

Kamery

Baterky

Lasery (CD,DVD přehrávače)

Jak funguje konkávní čočka?

Konkávní čočka je přesným opakem s vnějšími plochami zakřivenými dovnitř, takže rovnoběžné světelné paprsky se zakřivují směrem ven nebo se rozbíhají. Konkávní čočka způsobuje, že se paralelní světelné paprsky rozcházejí (rozprostírají), takže se zdá, že vycházejí z bodu za čočkou – ohnisková vzdálenost.

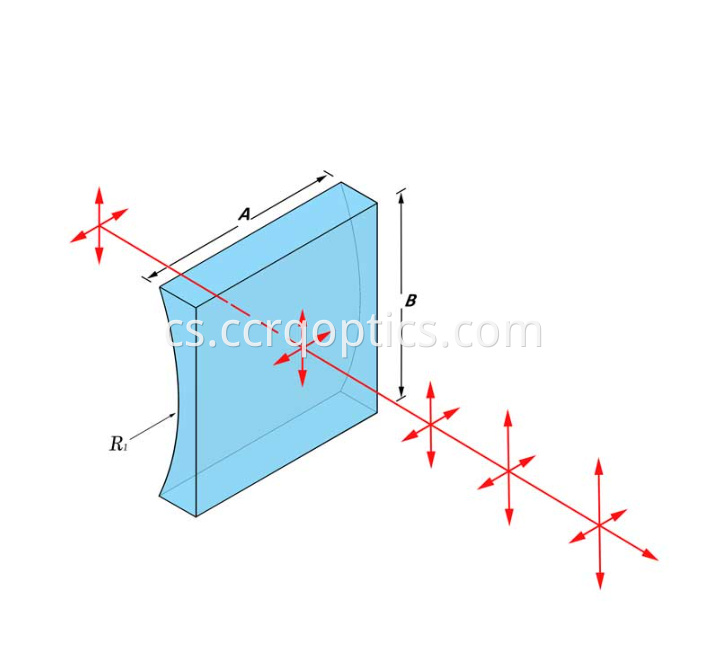

Konkávní cylindrická čočka je potápěčská čočka, jejíž povrch je dovnitř zakřivený válcový povrch. Charakteristikou této čočky je, že mění světlo pouze v jednom směru (axiálním směru), zatímco v kolmém směru udržuje světlo nezměněné.

Hlavně vlastnosti

Záporná ohnisková vzdálenost se po průchodu světla rozšíří směrem ven

Asymetrické zobrazování, funguje pouze v jednom rozměru. například vodorovně umístěné konkávní válcové zrcadlo způsobí divergenci světla v horizontálním směru, ale světlo ve vertikálním směru projde přímo, aniž by bylo ovlivněno

Hlavní účel

Cylindrické konkávní čočky jsou k dispozici s kladnou nebo zápornou ohniskovou vzdáleností, ideální pro generování laserové linie nebo anamorfní tvarování paprsku pro cirkularizaci laserových výstupů.

Válcové konkávní čočky, známé také jako negativní cylindrické čočky, soustředí světlo do čáry místo do bodu, jako by to byla sférická čočka.

Negativní cylindrické čočky více používané při skenování čárových kódů, projekčních optických systémech a laserových měřicích systémech a optických přístrojích

AR povlak volitelně dostupný s UV, VIS, NIR oblastí

Specifikace

Substrate	K9, Fused silica, Sapphire, CaF2,Silicon, Germanium,Znse, ZnS, CDGM optical glass
Size	5-300mm
Thickness tolerance	+0/-0.1mm
Focal length tolerance	+/-1%
S/D	40/20
Surface Flatness	lambda/4
CA	>90%
Bevel	0.2*45degree
Centration	<3'
Coating	AR,BBAR,Metal Coating(Silver, Gold,Aluminum), Dielectric Coating upon request
