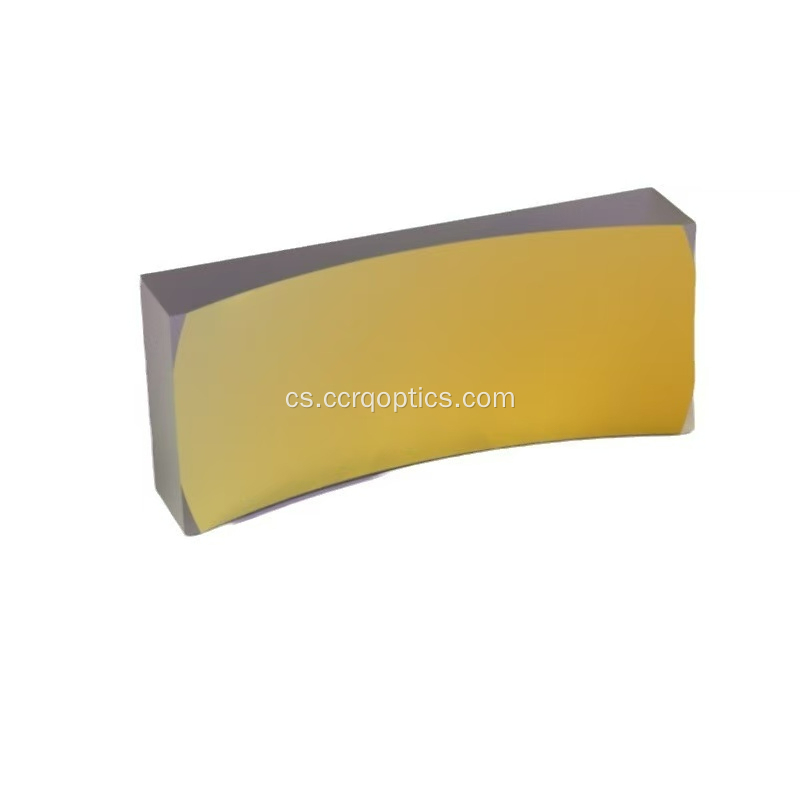

Optické sklo K9 sférické reflexní plano konkávní zrcadlo

Optické sklo K9 sférické reflexní plano konkávní zrcadlo

Name: skleněné konkávní zrcadlo s hliníkem
Uploaded: 2026-04-07T08:10:31+08:00
Description: Sférické reflexní plano konkávní zrcadlo je velmi běžnou a důležitou součástí v optických systémech. Je

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,shanghai,guangzhou

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: MCM-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

skleněné konkávní zrcadlo s hliníkem



popis produktu

Sférické reflexní plano konkávní zrcadlo je velmi běžnou a důležitou součástí v optických systémech.

Je to sférické konkávní zrcadlo, jeho odrazná plocha je součástí koule a tato koule je dovnitř konkávní, druhá strana je rovinná (plano), konkávní plocha s reflexním povlakem (obvykle hliníková, stříbrná, zlatá nebo dielektrická fólie, používá se k odrazu a zaostřování/rozptylování světla, rovinná plocha se nepodílí na optických funkcích, ale používá se hlavně k optické instalaci a fixaci paprsku.

Klíčové vlastnosti

Ohnisková vzdálenost je záporná hodnota, její ohnisková vzdálenost je rovna polovině poloměru zakřivení R, to je f=-R/2, záporné znaménko znamená, že se jedná o divergující čočku.

Poloměr zakřivení: poloměr kulové plochy, kde se nachází konkávní povrch, což je základní parametr určující ohniskovou vzdálenost, běžně specifikace zahrnují ROC=-100mm, -200mm,-500mm

Typ reflexní vrstvy

Ochranná hliníková fólie: nejčastěji, dobrá odrazivost R90% ve viditelném a blízkém infračerveném světle

Ochranný stříbrný film: vysoká odrazivost ve viditelném světle až daleko infračervené R97 %, snadná oxidace a změna barvy

Dielektrický film: pro specifické vlnové délky laseru, R>99 %, vysoce absorpční, používaný v laserových systémech

Zlatý film: používá se především v infračerveném spektru

Přesnost povrchu:λ/4

Hlavně funkce a aplikace

Jeho hlavní funkcí je dosáhnout řízené divergence, expanze a zaostření primárního paprsku

*Expanze laserového paprsku je nejklasičtější aplikací. v kombinaci s plankonvexní čočkou nebo plankonvexním reflektorem tvoří keplerovský nebo Galileův systém expanze paprsku

Plankonkávní zrcadlo, které funguje jako ekvivalentní negativní čočka, se používá ke zvětšení průměru laserového paprsku a snížení úhlu divergence

*Vyrovnání optického systému

Umístěte bodový zdroj světla (jako je světlo vycházející z optického vlákna) do ohniska konkávního zrcadla, po odrazu může vytvořit kolimovaný (paralelní) paprsek

opravte krytí paprsku a překryjte mírně zakrývající světlo do kolimovaného paprsku

Generování virtuálních objektů/virtuálních obrázků: Ve složitých optických cestách se tato technika používá k vytváření virtuálních pozic objektů nebo obrázků, což usnadňuje následné zpracování optickými komponentami.

Na rozdíl od expanze paprsku redukujte kolimovaný paprsek o velkém průměru na kolimovaný paprsek o malém průměru (ale uvědomte si, že zvýšení hustoty energie může způsobit poškození)

Korekce aberace nízkého řádu, v některých jednoduchých systémech ji lze použít ke kompenzaci malého množství sférické aberace způsobené jinými čočkami

Naše společnost specializující se na zpracování, výrobu a prodej přesných optických komponentů, specializujeme se na optické komponenty včetně safírových oken, sférických čoček, optických zrcadel, optických oken, optických hranolů, filtrů a laserů.

Máme zkušený tým optických inženýrů, který se specializuje na zpracování optických komponent již více než 10 let a má dokončenou výrobní linku na řezání, frézování, broušení, leštění, lakování, stříkání a montáž.

Špičková kvalita produktů a naše nejlepší služby nám umožňují spolupracovat s více a více zákazníky doma i v zámoří.

Naše kategorie produktů jsou uvedeny následovně.

1. Laserová optika, jako je laserová zaostřovací čočka, laserové zrcadlo použitelné pro laserové řezací a gravírovací stroje atd.

2. Infračervená optika, jako je safírové okno, okno CaF2, okno BaF2, okno MgF2, okno ZnS, okno Znse, silikonové okno, IRG205, IRG206, IRG207 atd.

3. Optické skleněné komponenty, jako je sférická čočka, dublet achromatických čoček, kuličková čočka, kolimátorová čočka, rohový krychlový hranol, optická čočka, pravoúhlý hranol, ATR hranol atd.

4. Optická zrcadla, dielektrické zrcadlo, sférické konkávní nebo konvexní zrcadlo, povrchová úprava Off-Axis Parabolic Mirrors včetně stříbra, zlata, hliníku, mědi, niklu atd.

Kromě toho jsme se také specializovali na výrobu hranolů velkých rozměrů, jako je hranol Periscope, Beamsplitter (Cube, Plate).

Máme pokročilé lakovací stroje a související zařízení, jako jsou ultrazvuková čisticí zařízení. náš technický tým je schopen provádět různé typy procesů potahování, aby uspokojil různé požadavky, včetně potahování AR, potahování HR, potahování s dlouhým průchodem, potahování s krátkým průchodem, potahování pásmovým průchodem, potahování proti laseru, vodotěsného potahování, pokovování a vodivého potahování

Abychom zajistili nejvyšší standardní kvalitu optických komponent, naše společnost vybavila moderní testovací zařízení, jako je trojrozměrný optický profilometr ZYGO, laserový interferometr, spektrofotometr UV-3600 a video měřicí stroje

Účelem naší společnosti je princip založený na poctivosti, pozornosti ke kvalitě, snaze o dokonalost, sdílení hodnoty, jsme ochotni stát se vašimi nejlepšími dodavateli optických komponent v Číně.
