Přizpůsobené sférické plano konvexní/konkávní čočky

Přizpůsobené sférické plano konvexní/konkávní čočky

Name: planokonvexní čočka
Uploaded: 2026-04-07T08:08:47+08:00

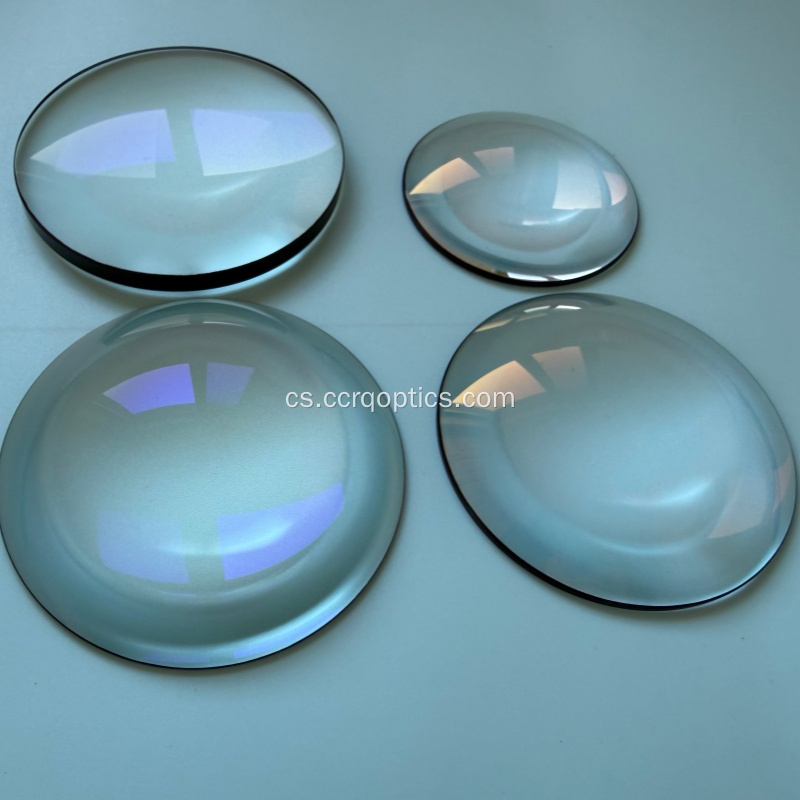

Description: Plano konvexní čočka je základní optická součást navržená pro zaostření paralelních světelných paprsků

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,shenzhen,guangzhou

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: PCL-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

planokonvexní čočka

planokonvexní čočka a achromatická čočka



popis produktu

Plano konvexní čočka je základní optická součást navržená pro zaostření paralelních světelných paprsků do jednoho bodu nebo kolimaci rozbíhavého světla do paralelních paprsků.

Plano konvexní laserové čočky a Plano konkávní čočky jsou oba nejzákladnější jednoduché komponenty v optických systémech. Obvykle se nepoužívají společně pro obraz, ale slouží spíše jako základní komponenty pro ovládání světelného paprsku (zaostřování, rozpínání a kolimace). Další speciální singletovou čočkou je čočka Meniscus, není ani čistě konvergentní, ani čistě divergentní a její povaha zcela závisí na kontrastu poloměru zakřivení. V optické soustavě hraje především roli korekce aberace spíše než nezávislého zobrazovacího prvku.

Porovnání základních charakteristik

Characteristics	Plano-convex (PCX) lens	plano-concave(PCV) lens
Shape	one side is flat, while the other side is convex	one side is flat, while the other side is concave
Focal Length	Positive f>0, converging lens	Negative f<0, divergent
Optical Path	Converging parallel light	divergent parallel light
Aberration	there is a disparity in the image, and the deges are blurry	there is disparity in the image, and edges are blurry

Scénáře aplikací

Plano konvexní (PCX) čočka: Jednoduchá lupa pro zaostřování používaná při laserovém zpracování a spojování vláken

Plano konkávní (PCV) čočka: Odvádí světelný paprsek a kompenzuje optickou dráhu (prodlužuje efektivní ohniskovou vzdálenost)

Menisuková čočka: korekce sférické aberace, snížení zakřivení pole a kombinované použití s plankonvexními čočkami nebo dvojitými konvexními čočkami dohromady

Specifikace

Substrate	K9, CaF2, Sapphire, fused silica optical glass
Size	5-400mm
Thickness	2-20mm
Focal Length tolerance	+/-1%
Bevel	Protective Bevel
Surface Quality	40/20
Surface Flatness	λ/4
Centration	<3'
Coating	AR, BBAR or Uncoated
