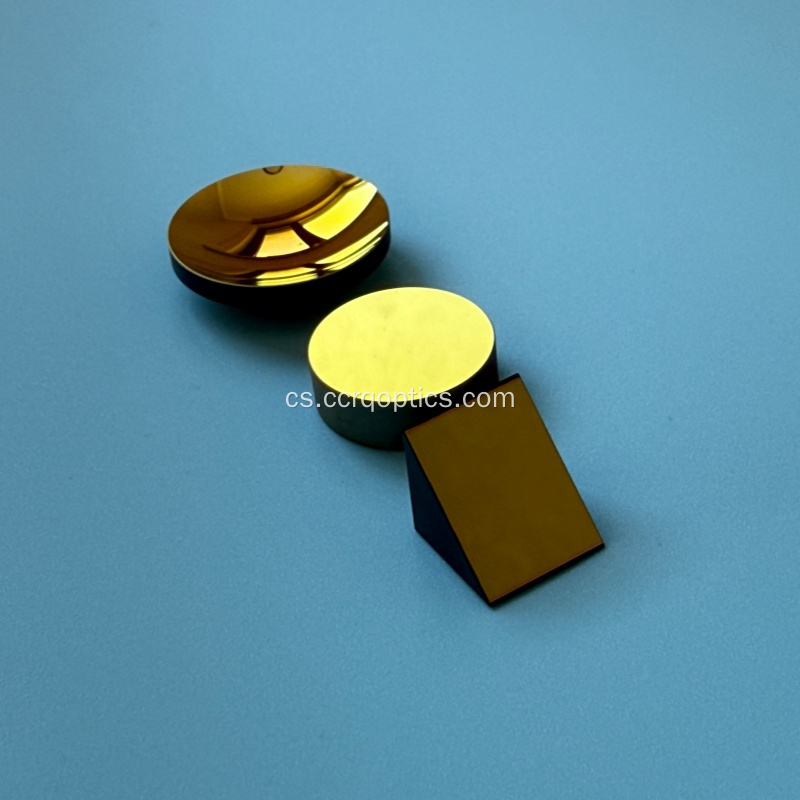

Pravoúhlý hranol, obdélníkový hranol

Name: CaF2 hranol a okno
Uploaded: 2026-04-07T08:06:30+08:00
Description: Pravoúhlé hranoly jsou navrženy tak, aby odrážely světlo pod úhlem 90 stupňů, takže jsou ideální pro

$6.8-58 /

Min. Objednat:	1
Přeprava:	Express,Air
Přístav:	Beijing,Shanghai,Guangzhou

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: RAP-CCRQ

Balení a dodávka

Typ balíčku	:	Kartonová krabice s ochranou proti poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

CaF2 hranol a okno



popis produktu

Pravoúhlé hranoly jsou navrženy tak, aby odrážely světlo pod úhlem 90 stupňů, takže jsou ideální pro přesměrování světelných drah bez potřeby dalších komponent .

Pravoúhlý hranol, také označovaný jako pravoúhlý hranol, je třístranný optický prvek s jedním úhlem 90 stupňů a dvěma dalšími úhly, které doplňují trojúhelník. Když světlo vstoupí do jedné plochy, odráží se od druhé plochy pod úhlem 90 stupňů, než opustí třetí plochu.

Pravoúhlé hranolové zrcadlo nachází široké využití v oborech, jako je astronomie, lékařské zobrazování a strojírenství. V dalekohledech a spektrometrech pomáhá při efektivním nasměrování světelných drah a zlepšuje celkový výkon systému. V optických komunikačních systémech hraje klíčovou roli při směrování signálu a řízení paprsku. Kromě toho je široce používán v nástrojích pro řezání laserem, gravírování a zarovnání, kde je nezbytná přesná kontrola nad světlem. V průmyslovém prostředí se pravoúhlý skleněný hranol používá také v systémech kontroly kvality a automatizovaných strojích k zajištění přesných měření a polohování.

Pravoúhlé hranolové zrcadlo je optické zařízení s úhlem 90 stupňů, které přesměruje světlo pomocí úplného vnitřního odrazu. Běžně se používá v aplikacích vyžadujících přesnou manipulaci se světlem a zvýšený požadavek na odraz. Jak funguje pravoúhlý skleněný hranol? Když světlo vstoupí na jednu stranu hranolu, odráží se od druhé strany pod úhlem 90 stupňů a vystupuje přes třetí stranu

V závislosti na výrobci nabízejí některé modely možnosti přizpůsobení, pokud jde o velikost, tvar a materiál, aby splňovaly specifické požadavky.

Vlastnosti pravoúhlého hranolu

Odchylte paprsek nebo obraz o 90° nebo 180°

Substrát: K9, UV Fused Silica, CaF2, Znse, Silicon Crystal Silicon, Sapphire, N-SF11, N-SK18, N-LAL8 všechny druhy vysoce kvalitních optických skel s ochranou životního prostředí

AR Coating: na přeponu nebo dvě nohy podle přání zákazníka

Natřeno černě nebo ne na přání

Požadavky na zpracování

Material	all kinds of high quality and environment- protection optical glass K9, UV Fused Silica, CaF2, Znse, Silicon Crystal Silicon, Sapphire, N-SF11, N-SK18,N-LAL8, ZF4
Size Range	5-400mm
Size tolerance(mm)	+/-0.1( commercial grade), +/-0.01-+/-0.05 (high precision)
Clear Aperture	>95%
Surface Quality	40/20
Anlge Tolerance	+/-5' (commercial grade), 10''-30''(high precision)
Surface Accuracy	lambda/4
Coating	AR coating and metallic and dielectric coating in UV,VIS,IR as choice
Others special shapes	multi-glue, cut the corners and edges, step and drilling

Zobrazení dalších souvisejících produktů

Naše společnost specializující se na zpracování, výrobu a prodej přesných optických komponentů, specializujeme se na optické komponenty včetně safírových oken, sférických čoček, optických zrcadel, optických oken, optických hranolů, filtrů a laserů.

Máme zkušený tým optických inženýrů, který se specializuje na zpracování optických komponent již více než 10 let a má dokončenou výrobní linku na řezání, frézování, broušení, leštění, lakování, stříkání a montáž.

Špičková kvalita produktů a naše nejlepší služby nám umožňují spolupracovat s více a více zákazníky doma i v zámoří.

Naše kategorie produktů jsou uvedeny následovně.

1. Laserová optika, jako je laserová zaostřovací čočka, laserové zrcadlo použitelné pro laserové řezací a gravírovací stroje atd.

2. Infračervená optika, jako je safírové okno, okno CaF2, okno BaF2, okno MgF2, okno ZnS, okno Znse, silikonové okno, IRG205, IRG206, IRG207 atd.

3. Optické skleněné komponenty, jako je sférická čočka, dublet achromatických čoček, kuličková čočka, kolimátorová čočka, rohový krychlový hranol, optická čočka, pravoúhlý hranol, ATR hranol atd.

4. Optická zrcadla, dielektrické zrcadlo, sférické konkávní nebo konvexní zrcadlo, povrchová úprava Off-Axis Parabolic Mirrors včetně stříbra, zlata, hliníku, mědi, niklu atd.

Kromě toho jsme se také specializovali na výrobu hranolů velkých rozměrů, jako je hranol Periscope, Beamsplitter (Cube, Plate).

Máme pokročilé lakovací stroje a související zařízení, jako jsou ultrazvuková čisticí zařízení. náš technický tým je schopen provádět různé typy procesů potahování, aby uspokojil různé požadavky, včetně potahování AR, potahování HR, potahování s dlouhým průchodem, potahování s krátkým průchodem, potahování pásmovým průchodem, potahování proti laseru, vodotěsného potahování, pokovování a vodivého potahování

Abychom zajistili nejvyšší standardní kvalitu optických komponent, naše společnost vybavila moderní testovací zařízení, jako je trojrozměrný optický profilometr ZYGO, laserový interferometr, spektrofotometr UV-3600 a video měřicí stroje

Účelem naší společnosti je princip založený na poctivosti, pozornosti ke kvalitě, snaze o dokonalost, sdílení hodnoty, jsme ochotni stát se vašimi nejlepšími dodavateli optických komponent v Číně.
