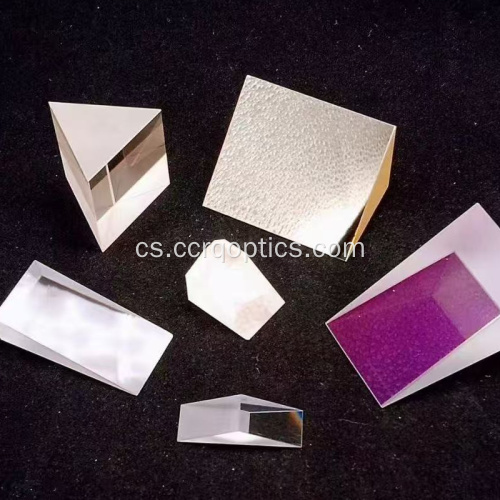

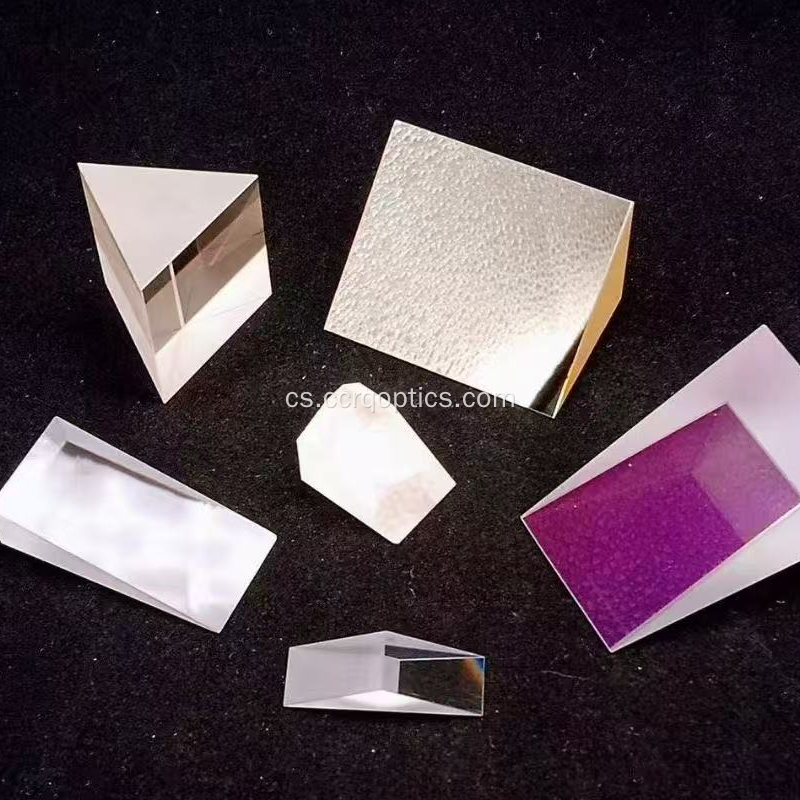

Vlastní pravoúhlý optický hranol s vysokou přesností

Vlastní pravoúhlý optický hranol s vysokou přesností

Name: safírový hranol
Uploaded: 2026-04-07T08:06:31+08:00
Description: optické hranoly se používají k přesměrování světla na určený úhel. Lze je použít různými způsoby pro

$5.8-58 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB,Express Delivery
Min. Objednat:	5 Piece/Pieces
Přeprava:	Express,Air
Přístav:	beijing,shanghai,guangzhou

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: PR2-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	bezpečnostní karton s ochranou proti nárazům
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

safírový hranol

CaF2 hranol a okno



popis produktu

optické hranoly se používají k přesměrování světla na určený úhel. Lze je použít různými způsoby pro odchylku paprsku nebo jako substráty pro rozdělovače paprsků

když paprsek vstoupí kolmo k jedné z ramen hranolu, dorazí na čelo přepony s dopadem větším, než je kritický úhel. Podle vlastnosti hranolu může rozdělit následující 4 typy.

1. Pravoúhlý hranol, Pravoúhlý ohybový hranol

90° reflektory

TIR nebo chráněný hliníkový povlak

To se zcela vnitřně odráží v přeponě a objevuje se normálně k obličeji druhé nohy

Pokud je paprsek na vstupu kolmo k přeponě, podstoupí dva úplné vnitřní odrazy na stěnách nohou a vystupuje v opačném směru (180° vychýlení)

Na tyto hranoly je aplikováno mnoho různých povlaků, některé běžné typy jsou antireflexní povlak na dvou nohách, hliník chráněný na přeponu černou těsnící barvou, aby bylo zajištěno

Tyto primy jsou vhodné pro optické zpožďovací linky a pro použití s vysokým výkonem

2. Pravoúhlý skládací hranol

180° reflektory

Hliník na nohách a AR na přeponě

3. Disperzní hranol

Brewsterův hranol

Littrow Prims

Dispersing Prism se používají k oddělení vlnové délky světla.

Běžně se používají k ladění výstupu laseru, oddělují blízké spektrální čáry vybrané jediné vlnové délky od multispektrálního zdroje.

4.Odchylné prvočísla

Dove prims

Rohové kostky

Odchylující se primy se používají ke způsobení vychýlení příchozího paprsku

Dove Prisms vytváří inverzi obrazu ve vstupu paprsku rovnoběžně se základnou

Rohové kostky vytvářejí konstantní odchylku 180° nezávisle na vstupním úhlu a používají se pro účely zarovnání

Požadavek na zpracování

Size	2-200mm
Shape	right angle prism,dove prism,wedged prism,pentagonal prism,TIR prism,rhombohedral prism or customized
Substrate	all kinds of high quality and environment-protection optical glass such as k9, fused silica,sapphire,single crystal silicon,CaF2,Znse
Surface Quality	40/20
Surface Accuracy	lambda/4
Angle Tolerance	<5'
Clear Aperture	>90%
Diameter Tolerance	+0/-0.1mm
Thickness Tolerance	+/-0.1mm
Coating	AR, BBAR, Reflective coating, Dielectric coating,Beam splitter coating,waterproof film, ITO
