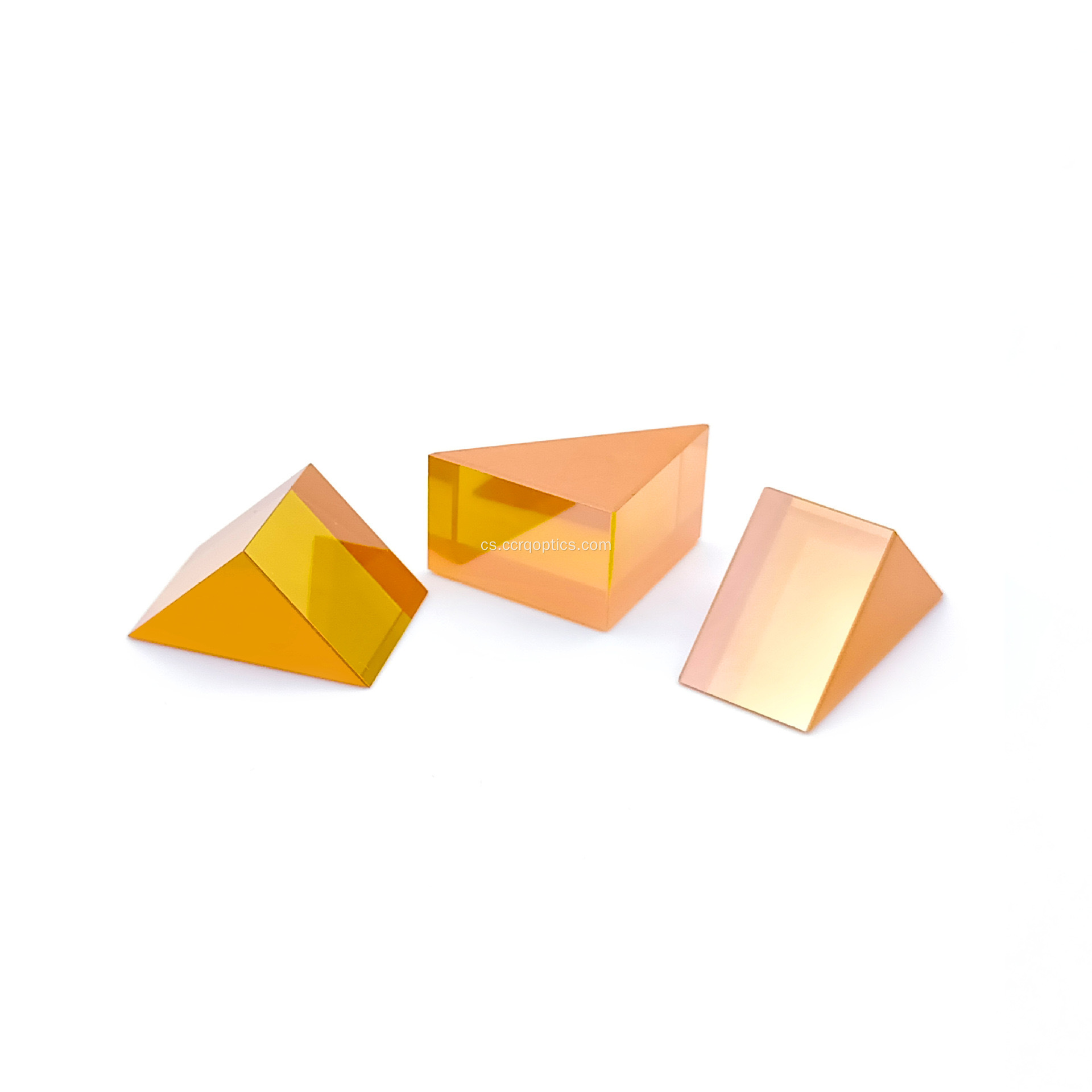

Přizpůsobený pravoúhlý hranol

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,guangzhou,shenzhen

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: RAP-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

safírový hranol

CaF2 hranol a okno



popis produktu

Pravoúhlý hranol je optická součást s tvarem průřezu rovnoramenného pravoúhlého trojúhelníku (45°-45°-90°). Jeho hlavní funkcí je účinná změna směru světelné dráhy prostřednictvím úplného vnitřního odrazu (TIR) a často se používá jako alternativa k rovinným reflektorům.

Režim optické dráhy jádra

V závislosti na směru dopadajícího světla může dosáhnout dvou hlavních typů lomu.

* Otočení o 90° (nejčastěji používané v každodenním životě

Když světlo dopadá kolmo na pravoúhlou plochu, podstoupí úplný odraz na nakloněné ploše a poté kolmo vystoupí z druhé pravoúhlé plochy. Toto je základní princip skládání optických drah v periskopech a mikroskopech

* 180° světlo retroreflektoru vstupuje na nakloněnou plochu kolmo. odrazí se jednou na každé ze dvou pravoúhlých ploch a nakonec se vrátí rovnoběžně se směrem dopadu. Tento návrat podél původní charakteristiky dráhy se často používá v systémech měření vzdálenosti nebo vyrovnání

Pravoúhlé zrcadlo Prism VS Plane Mirror

Ve srovnání s potaženým rovinným zrcadlem mají pravoúhlé hranoly jedinečné výhody ve strojírenských aplikacích:

* Vysoká účinnost odrazu: Využitím fyzického úplného odrazu nedochází téměř k žádné ztrátě energie, což je lepší než míra odrazu kovových povlaků.

*Silná stabilita: s referenčními rovinami 45° a 90° je mechanická instalace bezpečnější a má dobrou seismickou odolnost

*Dobrá odolnost: reflexní povrch je uvnitř skla, které je méně náchylné na absorpci vlhkosti, oxidační škrábance

Typické scénáře aplikací

*Optické skládání dráhy: zkrácení podélných rozměrů zařízení v dalekohledech a mikroskopech

*Otočení obrázku: změna orientace obrázku (vzhůru nohama/převrácení zleva doprava)

*Laserový systém: Navádí laserový paprsek při otáčení o 90° nebo působí jako reflektor

*Měřicí přístroje: Nivelační přístroj, přístroj na měření vzdálenosti s reflexními terčíky

Výběr a materiály

Běžné materiály sklo k9/N-bk7 vhodné pro 350-2000nm nebo tavený oxid křemičitý/safír (pro ultrafialové/hluboké ultrafialové aplikace, infračervený 10,6um CO2 laser zvolí Znse

Návrh povlaku: pokud může být úhel dopadu světla menší než celkový kritický úhel odrazu 42°, je třeba na nakloněný povrch vytvořit HR povlak (jako je hliníkový povlak), aby byla zajištěna odrazivost

Specifikace

Substrate	K9, N-SF11,Fused silica,Sapphire, CaF2,Znse optical glass
Size	5-300mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3' (45° or 90°)
CA	>90%
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45degree
Coating	AR, HR, Beamsplitter as choice

Naše společnost specializující se na zpracování, výrobu a prodej přesných optických komponentů, specializujeme se na optické komponenty včetně safírových oken, sférických čoček, optických zrcadel, optických oken, optických hranolů, filtrů a laserů.

Máme zkušený tým optických inženýrů, který se specializuje na zpracování optických komponent již více než 10 let a má dokončenou výrobní linku na řezání, frézování, broušení, leštění, lakování, stříkání a montáž.

Špičková kvalita produktů a naše nejlepší služby nám umožňují spolupracovat s více a více zákazníky doma i v zámoří.

Naše kategorie produktů jsou uvedeny následovně.

1. Laserová optika, jako je laserová zaostřovací čočka, laserové zrcadlo použitelné pro laserové řezací a gravírovací stroje atd.

2. Infračervená optika, jako je safírové okno, okno CaF2, okno BaF2, okno MgF2, okno ZnS, okno Znse, silikonové okno, IRG205, IRG206, IRG207 atd.

3. Optické skleněné komponenty, jako je sférická čočka, dublet achromatických čoček, kuličková čočka, kolimátorová čočka, rohový krychlový hranol, optická čočka, pravoúhlý hranol, ATR hranol atd.

4. Optická zrcadla, dielektrické zrcadlo, sférické konkávní nebo konvexní zrcadlo, povrchová úprava Off-Axis Parabolic Mirrors včetně stříbra, zlata, hliníku, mědi, niklu atd.

Kromě toho jsme se také specializovali na výrobu hranolů velkých rozměrů, jako je hranol Periscope, Beamsplitter (Cube, Plate).

Máme pokročilé lakovací stroje a související zařízení, jako jsou ultrazvuková čisticí zařízení. náš technický tým je schopen provádět různé typy procesů potahování, aby uspokojil různé požadavky, včetně potahování AR, potahování HR, potahování s dlouhým průchodem, potahování s krátkým průchodem, potahování pásmovým průchodem, potahování proti laseru, vodotěsného potahování, pokovování a vodivého potahování

Abychom zajistili nejvyšší standardní kvalitu optických komponent, naše společnost vybavila moderní testovací zařízení, jako je trojrozměrný optický profilometr ZYGO, laserový interferometr, spektrofotometr UV-3600 a video měřicí stroje

Účelem naší společnosti je princip založený na poctivosti, pozornosti ke kvalitě, snaze o dokonalost, sdílení hodnoty, jsme ochotni stát se vašimi nejlepšími dodavateli optických komponent v Číně.
