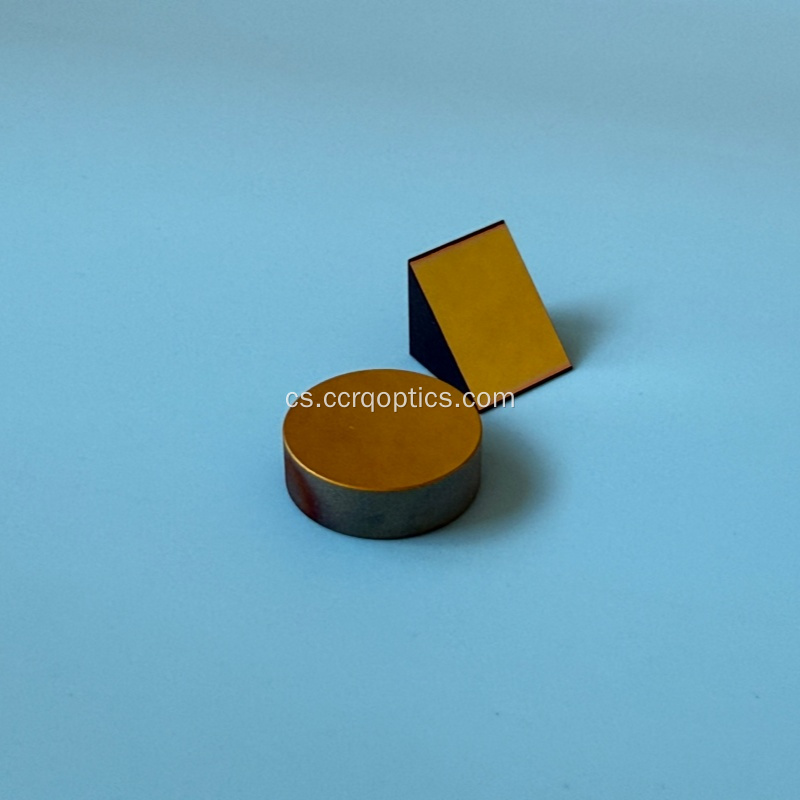

Optické sklo K9/tavený oxid křemičitý Pravoúhlý hranol

Optické sklo K9/tavený oxid křemičitý Pravoúhlý hranol

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,guangzhou,shenzhen

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: RAP-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici a zabránit poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

safírový hranol



popis produktu

Pravoúhlý hranol (také známý jako pravoúhlý reflektor) je zařízení pro pravoúhlé otáčení v optické dráze. Využívá úplný vnitřní odraz (TIR) k dosažení 90stupňové rotace nebo 180stupňového odrazu světelného paprsku a je stabilnější a snadněji se nastavuje ve srovnání s běžnými odraznými zrcadly.

Princip činnosti a režim optické dráhy

* 90 stupňů (nejběžněji používané) : Světlo vstupuje kolmo z pravoúhlého povrchu, prochází úplným vnitřním odrazem na nakloněném povrchu a poté vystupuje z druhého pravoúhlého povrchu. jedná se o kompaktní řešení jako alternativu k reflektoru

* 180stupňový retroreflektor : Světlo vstupuje na nakloněné ploše, prochází dvěma odrazy a poté se vrací po původní dráze. Používá se v interferometrech a dalších přesných měřeních.

*Inverze obrazu: v zobrazovacím systému může také invertovat nebo otáčet obraz (například v periskopu)

Klíčové parametry výběru

Shoda materiálu: pravoúhlý hranol má také pravoúhlý hranol Znse , speciálně navržený pro řízení dráhy infračerveného světla CO2 laserů (10,6 um)

mezi běžné materiály patří také

N-BK7/K9: vlnová délka viditelného světla (mikroskop, dalekohled)

Tavený oxid křemičitý: vhodný pro ultrafialové nebo vysoce výkonné lasery s vysokým prahem poškození

Možnost povrchové úpravy nebo bez povrchové úpravy

* transparentní reflektor rozhraní (TIR) : používá se ve vzduchu, se skloněnou hranou spoléhající na úplný odraz, účinnost je téměř 100%

* Reflexní vrstva : Pokud je optická dráha ponořena do kapaliny nebo je úhel dopadu menší než kritický úhel, měla by být nakloněná strana potažena hliníkovou/stříbrnou/zlatou fólií

*Antireflexní vrstva (AR): Optická povrchová vrstva, která umožňuje průchod světla a zároveň minimalizuje ztráty způsobené Fresnelovým odrazem

*Ukazatele přesnosti: pro vysoce přesné aplikace je třeba věnovat pozornost úhlové toleranci 90 stupňů (druhá úroveň oblouku) a tvaru povrchu (λ/8)

Typické aplikační scénáře

*skládání optické dráhy: v laserové obráběcí hlavě a vnitřní části tiskárny je dlouhá optická dráha složena do malého prostoru.

*zobrazovací systém: binokulární, dalekohledy, mikroskopy s inverzí a pozitivní zobrazování

*Přesné měření: Referenční reflektory v autokolimátorech a interferometrech

Specifikace

Substrate	K9, fused silica, CaF2, Sapphrie , Znse optical glass
Size	5-400mm
Thickness	1-50mm
Dimension tolerance	+/-0.1mm
Angle tolerance	+/-1' to +/-3'（ 90° or 45°）
Surface Quality	40/20
Surface Accuracy	λ/4
Bevel	0.2*45°
Coating	uncoated, AR,HR,Beamsplitter etc
CA	>90%

Naše společnost specializující se na zpracování, výrobu a prodej přesných optických komponentů, specializujeme se na optické komponenty včetně safírových oken, sférických čoček, optických zrcadel, optických oken, optických hranolů, filtrů a laserů.

Máme zkušený tým optických inženýrů, který se specializuje na zpracování optických komponent již více než 10 let a má dokončenou výrobní linku na řezání, frézování, broušení, leštění, lakování, stříkání a montáž.

Špičková kvalita produktů a naše nejlepší služby nám umožňují spolupracovat s více a více zákazníky doma i v zámoří.

Naše kategorie produktů jsou uvedeny následovně.

1. Laserová optika, jako je laserová zaostřovací čočka, laserové zrcadlo použitelné pro laserové řezací a gravírovací stroje atd.

2. Infračervená optika, jako je safírové okno, okno CaF2, okno BaF2, okno MgF2, okno ZnS, okno Znse, silikonové okno, IRG205, IRG206, IRG207 atd.

3. Optické skleněné komponenty, jako je sférická čočka, dublet achromatických čoček, kuličková čočka, kolimátorová čočka, rohový krychlový hranol, optická čočka, pravoúhlý hranol, ATR hranol atd.

4. Optická zrcadla, dielektrické zrcadlo, sférické konkávní nebo konvexní zrcadlo, povrchová úprava Off-Axis Parabolic Mirrors včetně stříbra, zlata, hliníku, mědi, niklu atd.

Kromě toho jsme se také specializovali na výrobu hranolů velkých rozměrů, jako je hranol Periscope, Beamsplitter (Cube, Plate).

Máme pokročilé lakovací stroje a související zařízení, jako jsou ultrazvuková čisticí zařízení. náš technický tým je schopen provádět různé typy procesů potahování, aby uspokojil různé požadavky, včetně potahování AR, potahování HR, potahování s dlouhým průchodem, potahování s krátkým průchodem, potahování pásmovým průchodem, potahování proti laseru, vodotěsného potahování, pokovování a vodivého potahování

Abychom zajistili nejvyšší standardní kvalitu optických komponent, naše společnost vybavila moderní testovací zařízení, jako je trojrozměrný optický profilometr ZYGO, laserový interferometr, spektrofotometr UV-3600 a video měřicí stroje

Účelem naší společnosti je princip založený na poctivosti, pozornosti ke kvalitě, snaze o dokonalost, sdílení hodnoty, jsme ochotni stát se vašimi nejlepšími dodavateli optických komponent v Číně.
