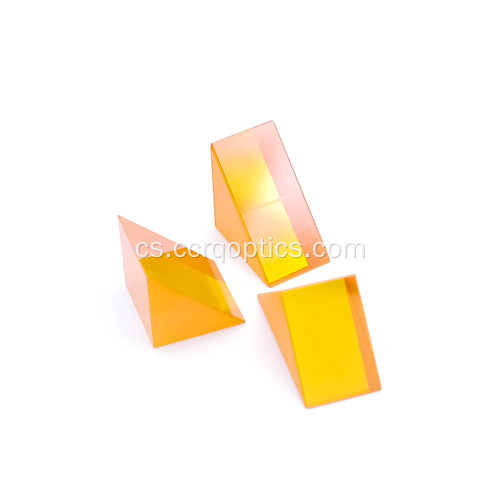

pravoúhlý hranol pro geodetické a laserové systémy

pravoúhlý hranol pro geodetické a laserové systémy

$18-88 /Piece/Pieces

Způsob platby:	T/T
Incoterm:	FOB
Min. Objednat:	10 Piece/Pieces
Přeprava:	Air,Express
Přístav:	beijing,shanghai,guangzhou

Kontaktujte ihned

popis produktu

Vlastnosti produktu

Balení a dodávka

popis produktu

Vlastnosti produktu

Model číslo.: RAP-CCRQ

Balení a dodávka

Prodejní jednotky	:	Piece/Pieces
Typ balíčku	:	zabalené bublinou v krabici, aby nedošlo k poškození
Příklad obrázku	:

The file is encrypted. Please fill in the following information to continue accessing it

safírový hranol

CaF2 hranol a okno



popis produktu

Pravoúhlý hranol je základní optická součást navržená tak, aby odrážela světlo pod úhlem 90 stupňů nebo 180 stupňů, což z něj činí základní nástroj v různých oblastech včetně geodézie, inženýrství a vědeckého výzkumu. Tyto hranoly se běžně označují jako odrazné hranoly, optické čtvercové hranoly nebo hranolové čtverce a hrají klíčovou roli při zajišťování přesných měření a vyrovnání.

V oblasti geodézie plní pravoúhlý hranol především dvě role: jedna má fungovat jako spolupracující cíl (hranol) pro měření vzdálenosti v totálních stanicích a druhá má být používána jako jednoduchý nástroj pro uspořádání k vytvoření kartézského souřadnicového systému.

Scénáře aplikací

Pravoúhlý hranol slouží jako reflektor a používá se ve spojení s totální stanicí pro vysoce přesné měření vzdálenosti, toto je nejběžnější aplikace v inženýrském geodézii

Pravoúhlý hranol má čtyři standardní aplikace, z nichž každá odpovídá jinému patchi a funkci

Jako reflektor: 90° otočení

*Světelná dráha: světelný paprsek vstupuje kolmo z jednoho pravoúhlého povrchu, podstoupí úplný odraz při dosažení nakloněné plochy a poté kolmo vystoupí z druhého pravoúhlého povrchu

*Přesně otočte optickou dráhu o 90°

*Není třeba vytvářet reflexní povlak, nakloněný povrch se spoléhá na plný odraz a je odolnější. Běžně se používá ve scénářích, kdy je třeba optickou dráhu složit, aby se zmenšila velikost přístroje

* Charakteristika obrazu: Odchozí obraz je zrcadlově převrácený (vertikálně převrácený) ve srovnání s příchozím obrazem

Jako zpětné zrcadlo otočení o 180°

*cesta světla: světelný paprsek vstupuje kolmo z nakloněné plochy, prochází dvěma úplnými vnitřními odrazy na dvou pravoúhlých plochách postupně a poté kolmo vystupuje ze šikmé plochy

*Funkce: vícecestné otočení o 180° a úplná inverze obrazu (nahoru-dolů, doleva-doprava všechny obrácené)

*Charakteristika obrazu: horní obraz je otočen o 180° vzhledem k příchozímu obrazu. to se často používá v dalekohledových systémech k obrácení skutečného obrazu zpět do vzpřímeného obrazu

Typické oblasti použití

*optické přístroje: dalekohledy, mikroskopy, dálkoměry, hladinoměry, slouží k přeložení optické dráhy a korekci směru obrazu.

*Laserový systém: Vede a směruje laserový paprsek a slouží jako koncový reflektor laserové dutiny

*Měření a měření: jako základní chápavá jednotka kuželového hranolu, používaná v laserových intererometrech a retroreflektorech

*Zobrazovací systém: používá se v dalekohledech a hledáčku digitálních fotoaparátů ke změně směru zorného pole

*Výuka prostřednictvím příkladů a experimentů: základní komponenty demonstrující základní principy, jako je odraz, úplný odraz a rotace obrazu, jsou prezentovány na optické platformě

Naše společnost specializující se na zpracování, výrobu a prodej přesných optických komponentů, specializujeme se na optické komponenty včetně safírových oken, sférických čoček, optických zrcadel, optických oken, optických hranolů, filtrů a laserů.

Máme zkušený tým optických inženýrů, který se specializuje na zpracování optických komponent již více než 10 let a má dokončenou výrobní linku na řezání, frézování, broušení, leštění, lakování, stříkání a montáž.

Špičková kvalita produktů a naše nejlepší služby nám umožňují spolupracovat s více a více zákazníky doma i v zámoří.

Naše kategorie produktů jsou uvedeny následovně.

1. Laserová optika, jako je laserová zaostřovací čočka, laserové zrcadlo použitelné pro laserové řezací a gravírovací stroje atd.

2. Infračervená optika, jako je safírové okno, okno CaF2, okno BaF2, okno MgF2, okno ZnS, okno Znse, silikonové okno, IRG205, IRG206, IRG207 atd.

3. Optické skleněné komponenty, jako je sférická čočka, dublet achromatických čoček, kuličková čočka, kolimátorová čočka, rohový krychlový hranol, optická čočka, pravoúhlý hranol, ATR hranol atd.

4. Optická zrcadla, dielektrické zrcadlo, sférické konkávní nebo konvexní zrcadlo, povrchová úprava Off-Axis Parabolic Mirrors včetně stříbra, zlata, hliníku, mědi, niklu atd.

Kromě toho jsme se také specializovali na výrobu hranolů velkých rozměrů, jako je hranol Periscope, Beamsplitter (Cube, Plate).

Máme pokročilé lakovací stroje a související zařízení, jako jsou ultrazvuková čisticí zařízení. náš technický tým je schopen provádět různé typy procesů potahování, aby uspokojil různé požadavky, včetně potahování AR, potahování HR, potahování s dlouhým průchodem, potahování s krátkým průchodem, potahování pásmovým průchodem, potahování proti laseru, vodotěsného potahování, pokovování a vodivého potahování

Abychom zajistili nejvyšší standardní kvalitu optických komponent, naše společnost vybavila moderní testovací zařízení, jako je trojrozměrný optický profilometr ZYGO, laserový interferometr, spektrofotometr UV-3600 a video měřicí stroje

Účelem naší společnosti je princip založený na poctivosti, pozornosti ke kvalitě, snaze o dokonalost, sdílení hodnoty, jsme ochotni stát se vašimi nejlepšími dodavateli optických komponent v Číně.
